Partenaire – KRONENBERG
Hans & Jos. KRONENBERG GmbH est un fabricant allemand de composants pour l’industrie des ascenseurs, basé à Bergisch Gladbach depuis 1932. L’entreprise conçoit et produit des serrures de porte, cames, contacts et pupitres de commande pour des installations dans plus de 30 pays.
KRONENBERG maîtrise l’ensemble du processus de fabrication sur son site de Kurt-Schumacher-Straße 1 : usinage des corps de serrure, emboutissage, fraisage CNC, puis assemblage et contrôle final des interverrouillages de porte.
OCTÉ Lift est distributeur officiel des serrures de porte KRONENBERG et des cames motorisées RKMO pour le marché français. Nous proposons une sélection adaptée à la construction neuve et à la modernisation des ascenseurs.
PRODUITS KRONENBERG
Section : « Serrures de porte battante « standard » – EN 81-20 »
Les serrures de porte standard KRONENBERG sont destinées aux portes palières battantes d’ascenseur à un ou deux vantaux. Elles sont conformes à la norme EN 81-20 et couvrent la plupart des applications courantes en construction neuve ou modernisation
Caractéristiques communes – Gamme DL(F) / EL(F)
Valables pour : DLF1/7 ou DL1/6, DL(F)1, DL(F)2, EL(F)1.
- Boîtier métallique robuste, adapté à un usage intensif.
- Couvercle transparent pour un contrôle visuel rapide du mécanisme.
- Fonctionnement silencieux grâce aux butées dans les deux sens de mouvement.
- Lubrification à vie par graisse haute performance, efficace jusqu’à environ –30 °C.
- Bague feutre huilée au niveau du pêne pour limiter poussière et saletés (pour X ≥ 10 mm).
- Contacts plaqués argent fin pour une commutation fiable à faible tension et courant.
- Large gamme d’accessoires : contacts auxiliaires, contacts de porte, câbles Bowden, pièces de montage.
- Disponibles avec ou sans percuteur, identifié par la mention (F).

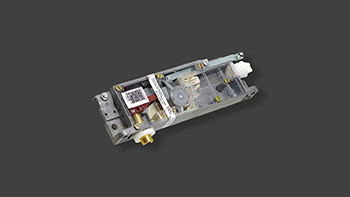

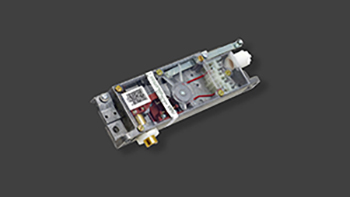

DLF1/7 ou DLF1/6
Serrure de base pour portes palières battante à un vantail. Elle couvre la plupart des applications standard.
Points clés :
-Version de base pour portes simples, adaptée aux cas d’usage classiques.
-Bloc de contacts intégré pour le verrouillage, avec contacts auxiliaires en option.
-Possibilité d’ajouter un contact de porte réglable pour surveiller la position fermée.
-Bornier spacieux pour un câblage propre et sécurisé.
-Disponible en version avec connexion pour câble Bowden ou tige pour actionnement ou déverrouillage de secours.
-Version avec percuteur (DLF1/7) ou sans percuteur (DL1/6).
-Compatible en remplacement de plusieurs anciennes serrures KRONENBERG aujourd’hui non disponibles.
DL(F)1
Serrure universelle pour portes palières battante à un vantail. Elle offre une plage d’utilisation étendue avec de nombreuses variantes et options.
Points clés :
-Système polyvalent configurable selon les besoins du site et le type de porte.
-Plateforme modulaire permettant plusieurs configurations mécaniques et électriques.
-Bornier commun regroupant les raccordements du verrouillage, du contact de porte et des auxiliaires.
-Large diversité de variantes compatibles au sein de la même famille, y compris versions à protection renforcée.

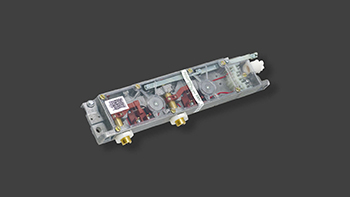

DL(F)2
Serrure pour portes battantes à deux vantaux. Les deux pênes sont intégrés dans un seul boîtier monté au-dessus de la porte.
Points clés :
-Système de base pour portes à deux vantaux avec deux pênes synchronisés.
-Bornier unique avec l’ensemble des raccordements électriques de la serrure.
-Possibilité de contacts de porte séparés pour chaque vantail, pour une surveillance précise de la fermeture.
- Nombreuses combinaisons possibles d’actionnement et d’accessoires pour l’adaptation sur chantier.
EL(F)1
Serrure compacte pour portes à un vantail. Elle reprend la technologie de la DL(F)1 dans un boîtier réduit.
Points clés :
-Conception compacte pour espaces de montage restreints, notamment en modernisation.
-Bloc de contacts pour le verrouillage, avec double contact auxiliaire en option.
- Différentes options de contacts de porte pour surveiller la position fermée, interne ou externe réglable.
- Bornier à vis avec plaque de pression pour la connexion confortable de deux conducteurs.

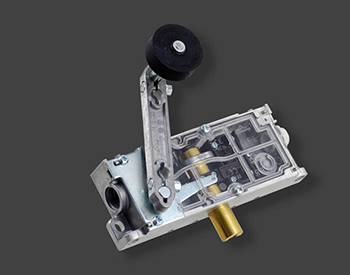

CL(F)
Serrure plate pour portes à un vantail. C’est le dispositif le plus fin de la gamme standard.
Points clés :
-Boîtier plat et symétrique avec pêne positionné au centre de la serrure.
-Contact de verrouillage et contact auxiliaire toujours présents de série.
-Course de pêne réduite demandant un effort d’actionnement plus faible sur la came.
-Particulièrement adaptée lorsque la profondeur disponible dans le linteau ou le montant est limitée.
Serrures de porte battante – EN 81-21
Les serrures de porte KRONENBERG EN 81-21 sont destinées aux ascenseurs existants.
Elles sont utilisées lorsque l’espace de protection en tête de gaine ou en cuvette est insuffisant.
Ces versions complètent la sécurité des modèles standard conformément à la norme EN 81-21.
Caractéristiques communes – Versions EN 81-21
Valables pour : DL(F)1 EN 81-21, EL(F)1 EN 81-21.
- Conçues pour les ascenseurs existants avec espace réduit en gaine ou en cuvette.
- Conformes aux exigences de la norme EN 81-21.
- Basées sur les modèles DL(F)1 et EL(F)1 standard, avec fonctions supplémentaires.
- Surveillent l’accès à la gaine pendant les opérations de secours.
- Utilisent un interrupteur de sécurité à ouverture positive pour la commande de la manœuvre de secours.
DL(F)1 EN 81-21
Serrure pour portes palières à un vantail sur ascenseurs existants. Elle est adaptée aux installations avec espace de protection limité en tête de gaine ou en cuvette.
Points clés :
- Version EN 81-21 basée sur la serrure universelle DL(F)1.
- Surveillances intégrées de la manœuvre de secours par interrupteur de sécurité à ouverture positive.
- Le triangle de déverrouillage de secours est contrôlé électriquement pendant l’accès à la gaine.
- Compatible avec les accessoires de la famille DL(F)1, notamment câbles Bowden et cames de commande.
EL(F)1 EN 81-21
Serrure compacte pour portes à un vantail sur ascenseurs existants. Elle convient aux modernisations avec espace de montage réduit en tête de gaine.
Points clés
- Version EN 81-21 dérivée de la serrure compacte EL(F)1.
- Utilisée lorsque la zone au-dessus de la cabine ou l’accès à la gaine est limité.
- Format compact adapté aux linteaux et montants existants en modernisation.
- Compatible avec les solutions de commande et d’accessoires de la famille EL(F)1.
Serrures de porte motorisées
Les serrures de porte motorisées KRONENBERG intègrent un moteur électrique dans le boîtier de verrouillage.Elles permettent un verrouillage et un déverrouillage silencieux des portes palières, sans came mécanique.
Caractéristiques communes – Serrures avec moteur intégré
Valables pour : DL(F)1MO, DL(F)2MO, CL(F)MO, CL(F)MO-UL.
- Moteur électrique intégré pour actionner le pêne avec force et précision.
-Fonctionnement très silencieux, adapté aux installations sensibles au bruit.
-Pas de came de déverrouillage externe, moins de pièces mécaniques en mouvement.
-Consommation optimisée grâce à un courant d’appel limité puis un courant de maintien réduit.
-Adaptées aux installations neuves et à la modernisation, notamment lorsque l’espace est limité.

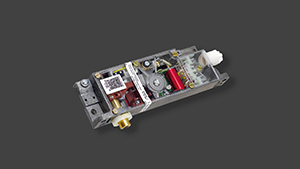

DL(F)1MO
Serrure motorisée pour portes palières à un vantail.
Elle assure un verrouillage silencieux des portes de gaine.
Points clés :
- Version motorisée dérivée de la serrure universelle DL(F)1.
- Le moteur intégré serre le pêne de façon fiable, silencieuse et avec une force élevée.
- Convient aux installations avec faible nombre de niveaux ou aux plateformes élévatrices.
- Peut également être utilisée comme serrure de porte cabine dans certaines configurations.
- Versions avec niveau de protection IP54 disponibles.

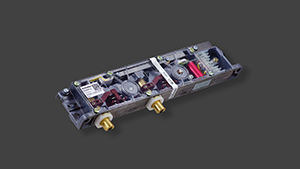

DL(F)2MO
Serrure motorisée pour portes palières à un vantail.
Elle assure un verrouillage silencieux des portes de gaine.
Points clés :
- Version motorisée dérivée de la serrure universelle DL(F)1.
- Le moteur intégré serre le pêne de façon fiable, silencieuse et avec une force élevée.
- Convient aux installations avec faible nombre de niveaux ou aux plateformes élévatrices.
- Peut également être utilisée comme serrure de porte cabine dans certaines configurations.
- Versions avec niveau de protection IP54 disponibles.

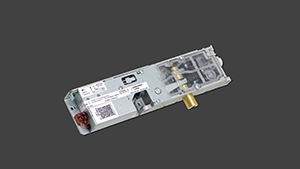

CL(F)MO
Serrure motorisée plate pour portes à un vantail.C’est la version motorisée la plus compacte de la gamme.
Points clés :
- Très faible hauteur totale, adaptée aux linteaux et montants peu profonds.
- Moteur économe avec couple de démarrage élevé et fonctionnement presque silencieux.
- Convient aux installations avec contraintes d’espace, faible nombre d’étages ou plateformes élévatrices.
- Utilisable également comme verrouillage de porte cabine selon les projets.

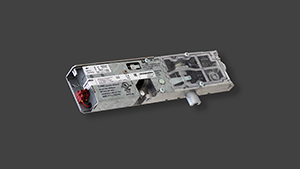

CL(F)MO-UL
Serrure motorisée plate pour portes à un vantail, avec certification UL. Elle est destinée en particulier aux installations résidentielles sur le marché nord-américain.
Points clés :
- Basée sur la CL(F)MO, avec moteur intégré et très faible hauteur totale.
- Moteur économe, à fort couple de démarrage, fonctionnant presque sans bruit.
- Certification UL pour une utilisation sur élévateurs résidentiels.

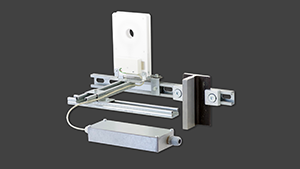

WPM System
Le WPM System est un module de commande pour serrures de porte motorisées. Il utilise un couplage inductif entre la cabine et la gaine pour alimenter la serrure du palier desservi.
Points clés :
- Système de commande pour serrures motorisées DL(F)1MO, DL(F)2MO et CL(F)MO.
- Couplage inductif qui détecte la présence de la cabine au niveau du palier concerné.
- L’énergie n’est transmise qu’à l’étage desservi, les autres serrures restent verrouillées.
- Le WPM se pilote comme une came de déverrouillage, sans modification profonde de l’armoire de commande.
- Une seule liaison à deux conducteurs est nécessaire entre le récepteur et chaque serrure motorisée.
- Pas d’actionnement mécanique, solution silencieuse et limitant l’usure pour la commande des serrures.
Serrures avec niveaux de protection augmentés
Les serrures de porte KRONENBERG avec niveaux de protection augmentés sont destinées aux environnements humides, poussiéreux ou industriels sévères.
Selon le modèle, elles offrent un niveau de protection renforcé jusqu’à IP54, IP67 ou une version pour atmosphères explosives (zones ATEX).
Caractéristiques communes – Versions à protection augmentée
Valables pour :
DL(F)1-W, DL(F)1-WV, DL(F)2-W, DL(F)1MO-W, DL(F)1MO-WV, DL(F)2MO-W, DL(F)1-IP67, DL(F)1-EX.
-Dérivées des serrures standard de la gamme DL(F) ou des versions motorisées DL(F)1MO / DL(F)2MO.
-Adaptées aux conditions de service en milieu industriel exigeant.
-Protection renforcée contre l’eau, la poussière ou les atmosphères explosives selon la référence.
-Principe de fonctionnement identique aux modèles standard ou motorisés, facilitant l’intégration et la maintenance.

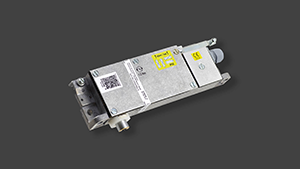

(DL(F)1-W / DL(F)1-WV / DL(F)2-W)
Serrures pour portes palières en environnement humide ou poussiéreux, avec niveau de protection IP54.
Points clés :
-DL(F)1-W : version horizontale pour portes à un vantail.
-DL(F)1-WV : version verticale pour portes à un vantail.
-DL(F)2-W : version pour portes battantes à deux vantaux.
-Couvercle métallique fermé limitant la pénétration d’eau et de poussière.
-Pênes chromés durs pour une meilleure résistance à la corrosion.

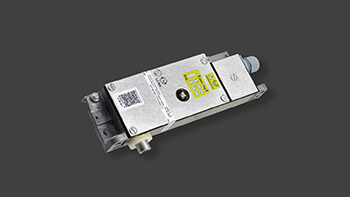

(DL(F)1MO-W / DL(F)1MO-WV / DL(F)2MO-W)
Serrures motorisées avec niveau de protection IP54, conçues pour les environnements industriels sévères.
Points clés :
-DL(F)1MO-W : version motorisée IP54 pour portes à un vantail, montage horizontal.
-DL(F)1MO-WV : version motorisée IP54 pour portes à un vantail, montage vertical.
-DL(F)2MO-W : version motorisée IP54 pour portes à deux vantaux.
-Étanchéité assurée contre les projections d’eau et la poussière.
-Conviennent aux installations en milieu humide ou fortement encrassé, avec commande motorisée intégrée.
Serrure pour portes palières à un vantail, avec niveau de protection IP67.
Elle est conçue pour des conditions environnementales extrêmes.
Points clés :
-Basée sur la serrure universelle DL(F)1 avec étanchéité renforcée.
-Niveau de protection IP67 pour protéger les contacts contre l’eau et la poussière.
-Adaptée aux installations très humides, exposées aux projections ou au nettoyage fréquent.

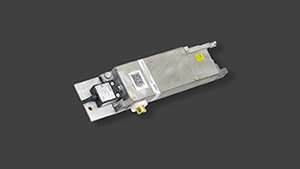

Serrure pour portes palières à un vantail, version pour atmosphères explosives (zones ATEX).
Elle est utilisée pour le verrouillage et la surveillance de portes d’ascenseur en zone à risque d’explosion.
Points clés
-Version dérivée de la DL(F)1, conçue pour les zones ATEX.
-Convient aux environnements avec gaz ou poussières inflammables.
-Permet d’assurer le verrouillage et le contrôle de la porte dans les zones à atmosphère explosive.
Cames de retrait motorisées
Les cames motorisées KRONENBERG assurent l’actionnement des serrures de porte avec un bruit à peine perceptible. Elles remplacent les électro cames classiques bruyantes et ayant une forte consommation électrique.
Caractéristiques communes – Cames RKMO et RKMO17
-Entraînement motorisé, bruit très faible à l’enclenchement et au relâchement.
-Hauteur rétractée réduite, facilitant l’intégration dans le linteau.
-Consommation électrique de quelques watts seulement en service.
-Plusieurs plages de tension couvrant différentes alimentations AC et DC.
-Force d’actionnement élevée pour manœuvrer les serrures de porte KRONENBERG.
Came motorisée compacte pour actionner les serrures de porte.
Elle est adaptée aux installations neuves et aux remplacements avec adaptation possible de la fixation.
Points clés
-Hauteur rétractée d’environ 50 mm, plus faible qu’une électrocame classique.
-Course réglable d’environ 25 à 50 mm selon le besoin de la porte.
-Trois plages de tension couvrant plusieurs niveaux AC et DC avec un seul modèle.
-Consommation très réduite grâce à un courant d’activation limité puis un courant de maintien faible.
-Force d’actionnement élevée pour un verrouillage fiable des portes de gaine.
Accessoires :
-Kit de support pour montage sur le bord de cabine
-Kit d’adaptation pour remplacement des cames EMT15, EMT17 et EMT18

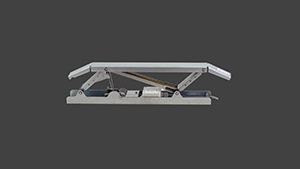

Came motorisée pour modernisation des installations existantes.
Elle est prévue pour remplacer directement les anciennes cames EMT17 et EMT18.
Points clés
- Compatibilité mécanique 1:1 avec les cames EMT17 et EMT18.
- Course fixée pour reprendre les cinématiques d’origine sans modifier la porte.
- Même principe motorisé silencieux et à faible consommation que la RKMO.
- Plages de tension étendues permettant de couvrir plusieurs alimentations avec une seule référence.
Contacts et interrupteurs KRONENBERG
Les contacts et interrupteurs KRONENBERG sont utilisés pour surveiller la position des portes et des organes de sécurité d’ascenseur. Ils complètent les serrures de porte et les cames en assurant la remontée fiable des informations vers le contrôleur.
La gamme KRONENBERG est très étendue. Sur l’eShop OCTÉ, nous proposons une sélection des références les plus demandées sur le marché français. Pour toute autre référence spécifique KRONENBERG, vous pouvez nous consulter en vous appuyant sur la gamme complète :https://kronenberg-gmbh.de/en/produkte/switches/
