Ref : SPER000002

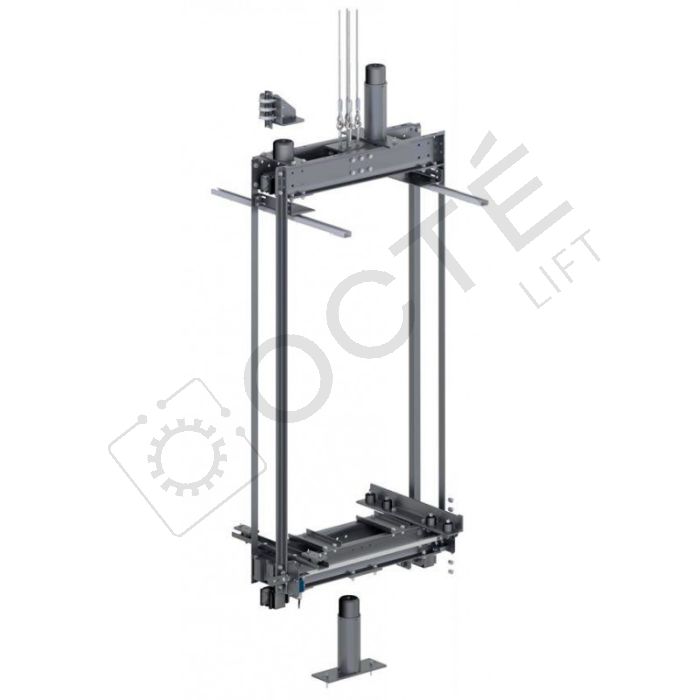

KIT étrier pour guide rond prise instantannée jusqu'à 400 kg et 0,63 m/s

Produit sur devis
Nous contacter
Vous devez être connecté(e) pour ajouter des produits à votre liste d'envies

Besoin de conseils ?

Appelez-nous au +33 (0)9 69 32 22 57 pour des conseils sur un produit ou une aide pour finaliser votre achat. Appel gratuit.

Descriptif produit

Composition

• 1 butée haute (si conf. tambour) (amortisseur en option)
• 1 plaque d’attelage (selon diamètre et nombre de câbles)
• 4 longerons (fabrication selon DEG)
• 1 paire d’isolations hautes
• 4 montants (hauteur sur mesure)
• 1 paire d’isolations basses (en fonction de la charge et du type de cabine tôle ou bois)
• 4 coulisseaux à pompe pour guides ronds avec huileurs intégrés
• 1 plaque de butée
• 1 butée basse (amortisseur en option)
• 1 système de parachutage pour guide rond, à prise instantanée simple sens :
  + 1 paire de blocs parachutes
  + 1 tringlerie
  + 1 contact à réarmement manuel précâblé H07 RN-F 2x1 mm² (5 m) + connecteur
  + 2 cosses-coeur galvanisées pour câble limiteur Ø 6 mm
  + 4 serres câbles galvanisés pour câble limiteur Ø 6 mm

Nous contacter

+33 (0)9 69 32 22 57

Conditions d'utilisation

• CU max. : 400 kg (standard) / 300 kg (compact et compact dévoyé)
• P+Q max. : selon DEG et type d'étrier
• Vn max. : 0,63 m/s
• Guide rond : pleins Ø 48 mm, Ø 50 mm, Ø 60 mm
• Entre-montants :
  - standard et compact : Ø 48 mm = DEG - 12 mm, Ø 50 mm = DEG - 10 mm ou Ø 60 mm = DEG
  - compact dévoyé : Ø 48 mm = DEG + 48 mm, Ø 50 mm = DEG + 50 mm ou Ø 60 mm = DEG + 60 mm

Configuration

• Type de butée haute : sur guides ou sur étrier
• Plaque d'attelage :
  - Ø câbles : Ø 6 mm à Ø 14 mm
  - nombre de câbles : 2 câbles (palonnier en option), 3-5 câbles ou 4-6 câbles
• DEG : 550 mm ≤ sur mesure ≤ 2000 mm
• Hauteur des montants : sur mesure
• Type d'isolation basse :
  - cabine tôle : P+Q ≤ 800 kg ou P+Q > 800 kg
  - cabine bois : P+Q ≤ 800 kg ou P+Q > 800 kg
• Position du limiteur : 1, 2, 3 ou 4
• Prise parachute : instantanée simple sens
• Position parachute : haut ou bas
• Type de butées basses : au sol
• Type d'étrier : standard, compact ou compact dévoyé

Composition

• 1 butée haute (si conf. tambour) (amortisseur en option)
• 1 plaque d’attelage (selon diamètre et nombre de câbles)
• 4 longerons (fabrication selon DEG)
• 1 paire d’isolations hautes
• 4 montants (hauteur sur mesure)
• 1 paire d’isolations basses (en fonction de la charge et du type de cabine tôle ou bois)
• 4 coulisseaux à pompe pour guides ronds avec huileurs intégrés
• 1 plaque de butée
• 1 butée basse (amortisseur en option)
• 1 système de parachutage pour guide rond, à prise instantanée simple sens :
  + 1 paire de blocs parachutes
  + 1 tringlerie
  + 1 contact à réarmement manuel précâblé H07 RN-F 2x1 mm² (5 m) + connecteur
  + 2 cosses-coeur galvanisées pour câble limiteur Ø 6 mm
  + 4 serres câbles galvanisés pour câble limiteur Ø 6 mm

Nous contacter

+33 (0)9 69 32 22 57

Conditions d'utilisation

• CU max. : 400 kg (standard) / 300 kg (compact et compact dévoyé)
• P+Q max. : selon DEG et type d'étrier
• Vn max. : 0,63 m/s
• Guide rond : pleins Ø 48 mm, Ø 50 mm, Ø 60 mm
• Entre-montants :
  - standard et compact : Ø 48 mm = DEG - 12 mm, Ø 50 mm = DEG - 10 mm ou Ø 60 mm = DEG
  - compact dévoyé : Ø 48 mm = DEG + 48 mm, Ø 50 mm = DEG + 50 mm ou Ø 60 mm = DEG + 60 mm

Configuration

• Type de butée haute : sur guides ou sur étrier
• Plaque d'attelage :
  - Ø câbles : Ø 6 mm à Ø 14 mm
  - nombre de câbles : 2 câbles (palonnier en option), 3-5 câbles ou 4-6 câbles
• DEG : 550 mm ≤ sur mesure ≤ 2000 mm
• Hauteur des montants : sur mesure
• Type d'isolation basse :
  - cabine tôle : P+Q ≤ 800 kg ou P+Q > 800 kg
  - cabine bois : P+Q ≤ 800 kg ou P+Q > 800 kg
• Position du limiteur : 1, 2, 3 ou 4
• Prise parachute : instantanée simple sens
• Position parachute : haut ou bas
• Type de butées basses : au sol
• Type d'étrier : standard, compact ou compact dévoyé
